Değerli Okuyucumuz,
Bu sayımızda, proje liderimiz Halil İbrahim Çevik tarafından kaleme alınan “Otomotiv Sektöründe Plastik Yedek Parça Üretimi Konusunda Lazer Tarama ve Eklemeli İmalatın Yeri” konulu yazıyı hazırladık. 2 bölümde anlattığımız yazının içeriğinde oldukça ilginizi çekebileceğini düşündüğümüz port bagaj çıta bağlantısı kırılan araca eklemeli imalat yöntemiyle ürettiğimiz yedek parçanın lazer tarayıcıyla taranması ve sonrasında ürünün üretim aşamalarından bahsettik. Bir sonraki sayımızda yer alacak olan yazının 2. kısmında da detaylandırarak son görünümü nasıl aldığını paylaşacağız. Bizi takipte kalın😊
Keyifli Okumalar.
Otomotiv Sektöründe Plastik Yedek Parça Üretimi Konusunda Lazer Tarama ve Eklemeli İmalatın Yeri
2020 yılı başlarında pandeminin hayatımıza girmesiyle sektörlerin büyük bir kısmında daralmalar ve yavaşlamalar meydana geldi. Bu dönemde en fazla etkilenen sektörlerden biri de otomotiv oldu. Otomobil fabrikalarının üretimlerini yavaşlatması, çip krizi ve buna bağlı olarak üretilen araç sayılarının azalması, araçlara olan talebin artmasına fakat arzın azalması sebebiyle talebi karşılayamamasına sebep oldu.
Peki tüm bu yaşananlar süreci nasıl etkiledi? Doğrusunu söylemek gerekirse aksaklıklar otomotiv sektörü ana üreticilerinden orijinal ekipman üreticilerine ve hatta sarf malzeme tedarikçilerine kadar bütün zinciri olumsuz yönde etkiledi. Fakat yedek parça tedariğinde eklemeli imalat yöntemi firmalar açısından kurtarıcı bir rol üstlendi. Sürecin nasıl geliştiğine bir örnek üzerinden daha yakından bakalım.
Aslında eklemeli imalat denilince akla daha çok endüstriyel ürünler ve bu ürünlerin diğer standart ürünlere göre çok daha maliyetli olduğu geliyor. Az önce bahsettiğimiz sebeplerden dolayı birçok yedek parça üretiminde aksaklıklar olduğu için yedek parçayı tedarik etmesi de eklemeli imalata göre daha maliyetli olabiliyor. Konumuzda bahsi geçen ürünün maliyeti, eklemeli imalat yöntemi ile şu anki şartlarda enjeksiyon kalıplama teknolojisi ile seri üretimde olan bir ürüne göre daha ekonomik olmuştur. Bu da gösteriyor ki eklemeli imalat teknolojisi, yedek parça sektöründe üretimi devam eden ya da üretimden kalkmış parça tedariğinde de kullanılabilmektedir. Bunun yanında bazı VİP araç üreticileri, kişiselleştirilmiş tasarımların ve restorasyonların çıktılarını enjeksiyon kalıplama gibi seri üretime uygun bir teknoloji ile üretmek yerine eklemeli imalat yöntemini seçmektedir.
Nissan Qashqai marka ve model aracın üzerinde bulunan port bagaj çıta bağlantı aparatının kırılması sonucu ihtiyaç duyulan yedek parça üretimi, ilk etapta fikir aşamasında iken firmamız bünyesindeki imkanlar kullanılarak üretilmiş ve fikir aşamasında olan süreç hayata geçirilmiştir.
Sürecin detaylarına gelecek olursak; öncelikle günümüz endüstrisinde türlerine göre bir ürünü üretebilmek için enjeksiyon kalıplama ile imalat, döküm yöntemi ile imalat, cnc işleme, eklemeli imalat gibi birçok farklı yöntem mevcut. Eklemeli imalat dediğimiz yöntemde; üç boyutlu yazıcılar ile baskı teknolojilerini kullanarak bahsetmiş olduğumuz üretimi gerçekleştirdik.
Tabi ki hedeflemiş olduğumuz amaca ilerlerken farklı ihtiyaçlar da oluştu. Tam olarak bu ihtiyaçların ne olduğunu derinlemesine inceleyelim.
Cad Data
Eklemeli imalat yöntemi ile parça üretebilmek için öncelikle bir cad dataya ihtiyacımız var.
Nedir bu cad data? Computer aidet design data yani bilgisayar destekli tasarlanmış veri anlamına gelir. Ayrıca bu veriyi oluşturmanın birçok yolu vardır. Karakalem çalışmalarından, teknik çizimi olan verilere, hali hazırda üretilmiş ürünlerin üç boyutlu tarayıcılar ile taranmasına kadar birçok örnekten yola çıkılarak, bir düşünceyi dijitalleştirmek yani bir üç boyutlu data elde etmek mümkündür.
Mevcut örneğimizde üretilecek datayı oluşturmak için üç boyutlu tarayıcı ile numuneyi taramaktan başka seçeneğimiz olmadığından ötürü bu yolu kullandık.
Tarama sistemleri demişken gelin özet olarak bu sistemlerden bahsedelim.
Lazer Tarama Sistemlerinin Genel Prensibi
Üç boyutlu Kartezyen ve küresel koordinat sistemlerinde yani uzayda, herhangi bir noktanın belli bir referansa (sıfır noktasına) göre bir konumu vardır. Bu konum noktanın X, Y, Z eksenlerine ya da r, θ, ф değerlerine göre belirlenir.
Boyutsal Ölçüm Raporu
Tüm bu çalışmaların sonunda boyutsal ölçüm raporu ile süreci hizalamak en önemli noktalardan biridir. Aşağıda boyutsal ölçüme ait görselleri bulabilirsiniz.
Sonuç olarak süreci sistematik şekilde gerçekleştirmek tüm bu proseslerin çok daha etkili şekilde yapılmasını sağlıyor. Ayrıca öncesinde tüm süreci planlıyor olmak zaman tasarrufu yaratıyor.
Koordinat sistemlerindeki bahsettiğimiz nokta ya da noktaları tanımlayıp bilgisayar ortamına aktarabilmemiz için kullanılan araçlar tarama cihazlarıdır. Temel prensipleri bir gönderici (lazer, ışık, gölge) ile fiziksel ürünün üzerine girdi göndermek ve bir alıcı (kamera) ile gönderilen girdilerin geri alınmasını sağlamaktır. Bunu yaparken çeşitli referanslama sistemleri ve çeşitli yazılımlar kullanılır. mimari alanlarda tarama yapan bazı cihazlar küresel koordinat sistemi tabanına dayanırken, endüstriyel alanlarda kullanılan cihazlar kartezyen koordinat sistemine dayanır. Bu durum her iki cihaz için hibrit olarak kullanılıyor da olabilir. Yazılım ise koordinat sistemlerine dayalı bu verileri bilgisayar ortamında dijital verilere dönüştürür ve işlenen bu veriler tasarım programlarındaki ekranlarda bize nokta bulutu görüntüsü olarak aktarılır. Böylelikle tarama cihazlarının kulanım amacına ulaşılır. Elde edilen nokta bulutu veriler, boyutsal kalite kontrol, tersine mühendislik ile datası olmayan bir ürünün cad datasını çıkarma gibi konulara hizmet eder.
Biz ScanTech markasının bir cihazı olan KScan20 ile bu işlemi gerçekleştirdik. Yazının başında üreteceğimiz ürünün kırılmış olduğundan bahsetmiştik. Aklınıza en başında gelen soru “Kırık olan bir ürün taranır mı?” olabilir. Elbette bu mümkün. Hem kırık olan ürün bazı durumlarda kendisi taranıp kırık olan yüzeylerinin devamı tasarım aşamasında tamamlanabilir hem de kırık olan ürünün simetriği olan ürün taranıp bilgisayar ortamında oluşturulan datanın simetrisi alınarak modelleme işlemi tamamlanabilir. Resimde simetrik ürünün tarama datasını görebilirsiniz. Tabi ki az önce bahsettiğimiz gibi taraması biten bir ürünü direk olarak üretime alamayız. Parametrik olarak bütün yüzeylerin modellenmesi gerekir.
Taraması yapılmış ürün tersine mühendislik işleminden geçtikten sonra üretim aşamasına gelir. Sonrasında ise son kullanım ürünü olarak kullanabilmek için zımpara, astar boya gibi ardıl işlemlere tabi tutulur.
3b lazer tarama sonrası 3b yazıcı ile üretilen parçaların fotoğrafları
Ürünün üretilmesine dair detaylara da bir sonraki sayımızda yer vereceğiz. Takipte kalın…
PLG Haber Mart’a Kısa Not
Droneların da artık 3boyutlu yazıcıyla üretilebildiğini biliyor musunuz?
Dronelar, pilotu veya yolcuları olmadan uzaktan veya otomatik olarak kontrol edilebilen küçük hava araçlarıdır. Bildiğiniz gibi dronelar modern dünyada keşif, fotoğrafçılık da dahil olmak üzere pek çok amaca hizmet ederler. Ayrıca, onları hobi ürünü olarak kullanan kişiler arasında da popülerdirler. Bu nedenle bugün pazarda ihtiyaca yönelik geliştirilmiş, çok çeşitli dronelar mevcuttur. Bazıları 3b baskı ile üretilmiş ürünler hem de… Ticari insansız hava araçlarından DIY projelere kadar 3b baskı, dronenun belirli parçalarını, hatta tamamını üretmeyi mümkün kılıyor. Eklemeli imalatın bu alanda da kullanımı ürünü rekor sürede üretmeyi, ürünün daha hafif olmasını ve aynı zamanda kişiselleştirilmiş çözümler sunmayı da sağlıyor. İşte 3b baskı ile üretilmiş dronelardan bazıları;

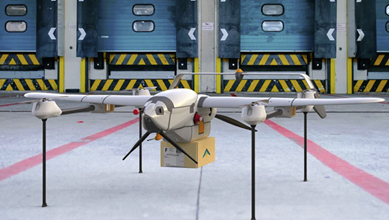

İspanyol startup AldoraTech dronelarını ürün teslimatı için kullanıyor. Dronelar kompozit materyaller kullanılarak 3b yazdırılmış parçalardan üretilmiştir.

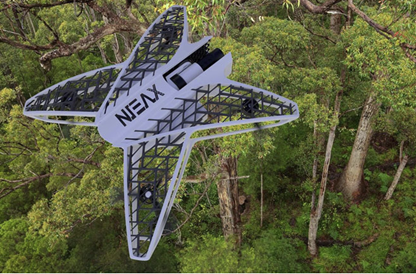

XVein Japonya’da açık kaynaklı olarak geliştirilen bir drone projesidir. Güç, güvenlik, hafiflik ve ölçeklenebilirliği birleştirmek için üretken tasarım ve topoloji optimizasyonu kullanılarak 3boyutlu yazıcıyla üretildi.

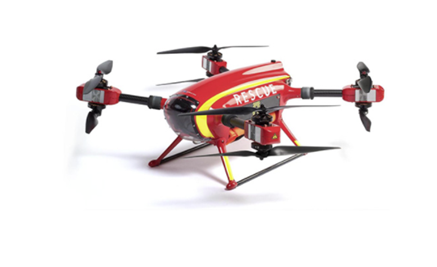

3b yazıcı ile üretilmiş bu yeni drone, bu yaz Port de Sagunt ve Palma de Mallorca sahillerinde can güvenliğinden sorumlu…

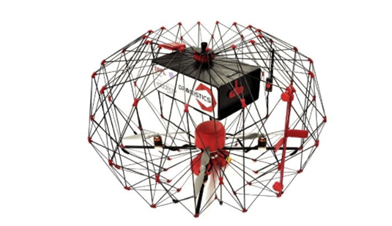

Son dakika teslimatlarınız için 3b yazdırılmış Dronostics; taşınabilir, hafif ve güvenli olması özellikleriyle ön plana çıkıyor.
Kaynak: 3dnatives
