3DeVOK MT
Hepsi Bir Arada. Profesyonel Üretkenlik için Tasarlandı.
3DeVOK MT, olağanüstü performansıyla öne çıkan profesyonel ve çok yönlü bir 3D tarayıcıdır. Endüstriyel sınıf 3D tarama teknolojisine dayanan bu cihaz, size sihirli bir araç sunmak için hem lazerleri hem de benekleri bir araya getirir. Profesyonel tarama yazılımı, esnek parametre ayarları, sezgisel etkileşim ve güvenilir performans ile iş verimliliğini önemli ölçüde artırır. Neredeyse her türden nesneyi taramak için mükemmel bir çözümdür ve sanatsal tasarım, tersine mühendislik, 3D ölçüm, 3D görselleştirme, 3D baskı, araştırma, eğitim ve daha fazlası için idealdir.
3B Tarayıcı Nedir?
3B Tarayıcı, nesne yüzeyinden 3B nokta bulutu elde etmek, yansıtıcı işaretleyici aracılığıyla uzamsal konumu onaylamak, daha sonra 3B nokta bulutu yeniden yapılandırmasını tamamlamak için çoklu ışın lazeri kullanır.
Ağırlık ve Boyut?
Yaklaşık 0.9kg 105mm * 160mm * 315mm, kullanışlı bir kutuya sığdırın ve uçak kabinine taşıyın.
Ürünlerinizi kim kullanıyor?
Boeing, Siemens, COMAC, Volkswagen, Tsinghua Üniversitesi, Zhejiang Üniversitesi, Çin Nissan Grubu.
3B Lazer Tarama Neden Gereklidir?
Tersine Mühendislik, 3B Denetim, 3B Görselleştirme, Hızlı Prototipleme, FEA, Sanal, Montaj, Otomatikleştirme Üretimi (FEA açılımı finite element analysis anlamı sonlu elemanlar analizi)
3B tarayıcı uygulaması nedir?
Otomotiv Sanayi; Havacılık ve uzay sanayi; Demiryolu Transit; Makine İmalatı; Mimari Miras; Ev dekorasyonu; 3B Görselleştirme; 3B Baskı; Eğitim ve Araştırma.
Tarayıcı insan gözü için güvenli mi?
Evet, tarayıcı 2.Sınıf sertifikalı bir üründür.
Garantisi nedir?
Standart garantimiz bir yıldır ve yazılım güncellemesi için ücretsizdir.
34 mavi lazer çizgisiyle verimli tarama, Lazer modlarıyla işaretlemesiz tarama, Geniş alan kızılötesi benek ve kısmi ince taramanın akıllı kombinasyonu, Gelişmiş hibrit hizalama, Görünmez ışık taraması, Siyah ve yansıtıcı nesneler için spreysiz kolay tarama, Dış mekan taraması. Detaylı bilgi için tıklayın.
Marker Gerektirmez
Markersız 3D tarama, üç ışık kaynağı modunda desteklenerek kolay kullanım sağlar. Tak ve çalıştır tasarımı, yerinde tarama verimliliğini daha da artırır.
Gelişmiş Hibrit Hizalama
Geometri, doku ve hedef için gelişmiş hizalama teknolojileriyle, ister geometri ve özellik bakımından zengin yüzeyleri ister sınırlı özelliklere sahip yüzeyleri tarasın, zahmetsiz ve sezgisel çalışma için minimum hedefle veya hiç hedef olmadan sorunsuz hizalama sağlar.
Hızlı ve Dengeli Tarama
Verileri 70 fps’lik yüksek kare hızıyla 4,5 milyon nokta/sn’ye varan bir hızda yakalayın. Kare başına 1.100 mm*1.000 mm’ye kadar tarama alanı, orta ve büyük nesnelerin düzgün ve istikrarlı bir şekilde taranmasını sağlar.
Olağanüstü Çözünürlük
Maksimum 0,05 mm çözünürlük elde ederek 5 cm’nin üzerindeki nesneler için karmaşık dokuları ve karmaşık ayrıntıları doğru bir şekilde yakalayın.
Yüksek Hassasiyet
Marker tabanlı hizalama modunda doğruluk 0,04 mm+0,06 mm/m’ye kadar ulaşır. Gerçek zamanlı meshleme algoritmaları sayesinde son derece doğru ve yüksek kaliteli 3D veriler sunar.
Canlı Renk Restorasyonu
Yüksek çözünürlüklü kamera görüntüleri ve doku eşleme ile geliştirilmiş 24 bit yüksek çözünürlüklü renkli tarama desteği,
nesnelerin gerçekçi doku ve renk üretimini sağlar.
3DeVOK MT'den En İyi Şekilde Yararlanın
Yaygın kullanım alanlarını keşfedin.

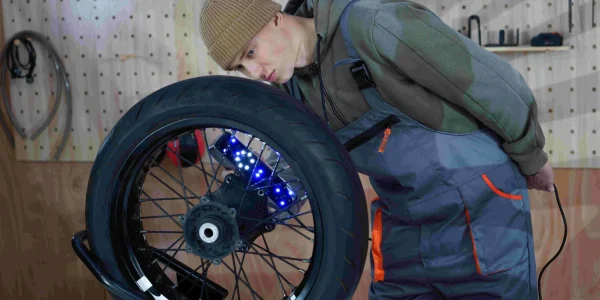

Endüstriyel ve Otomotiv Parçaları / Ürün Tasarımı
34 mavi lazer çizgisi ve 22 kızılötesi lazerle yüksek doğrulukta tarama (0,04 mm). Yansıtıcı yüzeyleri tarar, hızlı tarama (70 FPS) ve 490 mm x 490 mm alanında yüksek çözünürlük (0,05 mm). 3D veri uyumluluğu ile CAD, tersine mühendislik, 3D baskı ve sanal simülasyon uygulamalarına uygundur. Tarama boyutu: 0,05–5 m.
Sanat Heykelleri / Taşınabilir Kültürel Miraslar
34 mavi lazer ve 22 kızılötesi lazerle hibrit hizalama ve marker’sız tarama. 0,1 mm çözünürlükle zengin dokular ve yansıtıcı yüzeyler üzerinde hassas tarama yapar. Hem düşük ışıkta hem de güneş ışığında stabil veri alımı sağlar. 0,1–4 m boyutundaki nesneler için uygundur. Uygulamalar: 3D sanat tasarımı, kültürel miras arşivleme.
Yüksek Çözünürlüklü Tam Renkli Doku Eşleme Çözümü
3DeVOK MT renkli 3D tarama ile serbest doku eşleme veya gelişmiş 3D doku yazılımıyla tam renkli 3D veri yakalar. Karmaşık dokular ve canlı renklere sahip nesneler için idealdir. Uygulamalar: 3D görselleştirme, tam renkli 3D baskı, kültürel miras arşivleme.
Orta ve Büyük Nesneler / Heykeller / Tam Vücut Tarama
Geniş alan kızılötesi nokta ve 3 ışık kaynağıyla detaylı tarama. 1.100 mm x 1.000 mm alan taramasıyla büyük nesneleri verimli bir şekilde tarar. 0,1 mm çözünürlükle büyük nesnelerde bile detayları korur. Tarama mesafesi 150-1.500 mm, maksimum tarama boyutu 5 m.
Tam Vücut / Vücut Parçaları Tarama
Kızılötesi nokta ve geometrik/hibrid hizalama ile ışık olmadan vücut taraması. 0,1 mm çözünürlükle detaylı tarama ve hareket düzeltmesi sağlar. IEC 60825 standartlarına uygun güvenli lazer kullanımı (Sınıf I). Uygulamalar: Tıbbi rehabilitasyon, sanatsal tasarım, kişiselleştirilmiş özelleştirme.
Araştırma / Eğitim
0,05 m ile 5 m arasında geniş nesne boyutları için uygun. İç ve dış mekan koşullarına uyumlu, çeşitli disiplinlerde kullanım. Eğitim dostu yazılım ve özel indirimler ile araştırma ve öğretim için ekonomik 3D çözüm. Uygulamalar: Endüstriyel tasarım, mekanik tasarım, sanat, kültürel miras, arkeoloji, tıbbi rehabilitasyon.
3DeVOK MT'nin Temel Özellikleri
*Belirsizlik hatalarına ilişkin laboratuvarın teorik doğruluk testinin sonuçlarıdır.
Marka & Model | 3DeVOK MT | ||
Işık Kaynağı | 34 Mavi Lazer Çizgisi | 22 Kızılötesi Lazer Çizgisi [görünmez] | Kızılötesi VCSEL Yapılandırılmış Işık [görünmez] |
Lazer Sınıfı | Sınıf II (Gözler için güvenli) | Sınıf I (Gözler için güvenli) | |
Tarama Modu | Mavi Çizgi Lazer (Markersız taramayı destekler) | Kızılötesi Çizgi Lazer (Markersız ve görünmez ışıklı taramayı destekler) | Kızılötesi Doğrusal Dizi Yapılandırılmış Işık-Nokta Yakalayıcı (Markersız, görünmez ışıkla tarama, kısmi ince tarama ve ultra uzun mesafe aralığında ve ultra geniş FoV’de hızlı taramayı destekler) |
Temel Hassasiyet✱ | 0,04 mm’ye kadar | ||
Hacimsel Hassasiyet✱ | 0,04 mm + 0,06 mm/m’ye kadar | ||
Noktasal Mesafe | 0,05 – 5 mm | 0,1 – 5 mm | Normal Tarama: 0,2-5 mm |
Hizalama Modu | Hibrit Hizalama (Marker&Doku& Geometrik özellikler), Marker Hizalama, Doku Özelliği Hizalama ve Geometrik Özellik Hizalama | Hibrit Hizalama (Marker&Doku&Geometrik özellikler), Doku Özellik Hizalama ve Geometrik Özellik Hizalama | |
Doku Yakalama Yeteneği | VAR | ||
Tarama Mesafesi | 150 – 1.000mm | 150 – 1.500mm | |
Görüş Alanı | 140 mm × 140 mm – 490 mm × 490 mm | 50 mm × 75 mm – 1100mm × 1000mm | |
Tarama Hızı | 3.300.000 Nokta/sn’ye kadar | 2.450.000 Nokta/sn’ye kadar | 4.500.000 Nokta/sn’ye kadar |
Çıktı Formatları | *.obj, *.stl, *ply, *.asc, *.mk2,*.txt,*.epj,*.apj,*.spj,*.map, *sk | ||
3D Baskı Yeteneği | .stl, .obj ve diğer formatları destekler | ||
Çalışma Sıcaklık Aralığı | 0 – 40 ℃ | ||
Çalışma Nem Aralığı | 10% – 90% RH (Yoğuşmasız) | ||
Arayüz | USB 3.0 | ||
Tarayıcı Boyutları ve Ağırlığı | Boyutlar: 215 mm × 73 mm × 53 mm; Ağırlık: 640 g | ||
Güç Kaynağı | DC: 12 V, 5.0 A | ||
Sertifikalar | CE-EMC, FCC, RoHS, IEC 60825, IEC 62471, IEC 60529-IP50, WEEE, KC | ||
PC için Önerilen Konfigürasyonlar | Grafik Kartı: NVIDIA ayrık grafik kartı, NVIDIA RTX3060 ve üzeri; Grafik belleği: 6GB ve üzeri | ||
3DeVOK MT 3D Scanner İle İlgili Görseller
