Case Study
East/West Industries : Metal Şekillendirme Kalıbı
Müşteri Profili
East/West Industries, Inc. uçak koltukları ve hava mürettebatının güvenliğini sağlayan ürünler üretmeye odaklanmış bir havacılık sektörü tasarımcısı ve üreticisidir. 1968 yılında kurulan kadın girişimcilere ait bu işletme, Boeing, Lockheed ve Sikorsky gibi büyük havacılık şirketlerine hizmet vermektedir ve çok sayıda kalite ve tedarikçi ödülünün sahibidir.
Zorluklar
East/West Industries’in üretim sürecinin bir parçasını sac metal ürünler oluşturmaktadır. Bir müşterilerinden gelen özel bir projede önceden işlenmiş bir metal şekillendirme kalıbının kullanılması gerekiyordu. Ancak iş başlamadan hemen önce kalıbın hasarlı olduğu tespit edildi.
East/West’in makine atölyesi hali hazırda farklı parçaların üretiminde kullanılıyor olduğundan, yeni bir kalıp için dış kaynak kullanımı gerekmekte ve bu da istenilen ürünün müşterinin termin tarihine yetiştirilebilmesi bakımından risk oluşturuyordu.
Atölyenin kapasitesi olsa bile, yeni imal edilecek bir kalıp için kalıp çeliği alınması ve kalıbın karmaşık şeklinin işlenmesi zaman alacaktı. Dolayısıyla ürünler istenilen termine yine yetişmeyebilirdi.
Çözüm
East/West Fortus 450mc™ 3D yazıcıya sahiptir ve bu yazıcıyı konsept modeller, üretime yardımcı araçlar ve montaj fikstürleri üretmek için kullanmaktadır. Bu yazıcı, belirli uygulamalarda metal yerine kullanılabilecek yeterli mukavemet ve sertliğe sahip kompozit bir polimer olan FDM® Nylon 12CF malzemesiyle baskı alabilmektedir. East/West mühendisleri, kalıbı işlemek yerine, yeterli dayanıma sahip Nylon 12 CF malzemesini kullanarak Fortus 450mc ile basmaya karar verdiler.
Etki (Sonuç)
3D yazdırılan kalıp hatasız bir şekilde çalışarak işi tamamlamak için gereken sertlik ve dayanıklılığı sağladı. Kalıbın karmaşık şekli de bir faktör değildi çünkü 3D baskı, talaşlı imalatın tipik üretilebilirlik kısıtlamalarından muaftı. Yeni bir kalıbı dış kaynak kullanarak temin etmek yaklaşık sekiz hafta sürerken, East/West 3D yazdırarak kalıbı bir haftadan kısa sürede devreye aldı; bu da teslim süresinde %87 oranında hızlanmaları anlamına geliyor. Buna ek olarak, dış kaynaktan temin edilecek kalıba göre maliyette 4.000 $ gibi bir düşüş ile yaklaşık %80 tasarruf etmiş oldular.

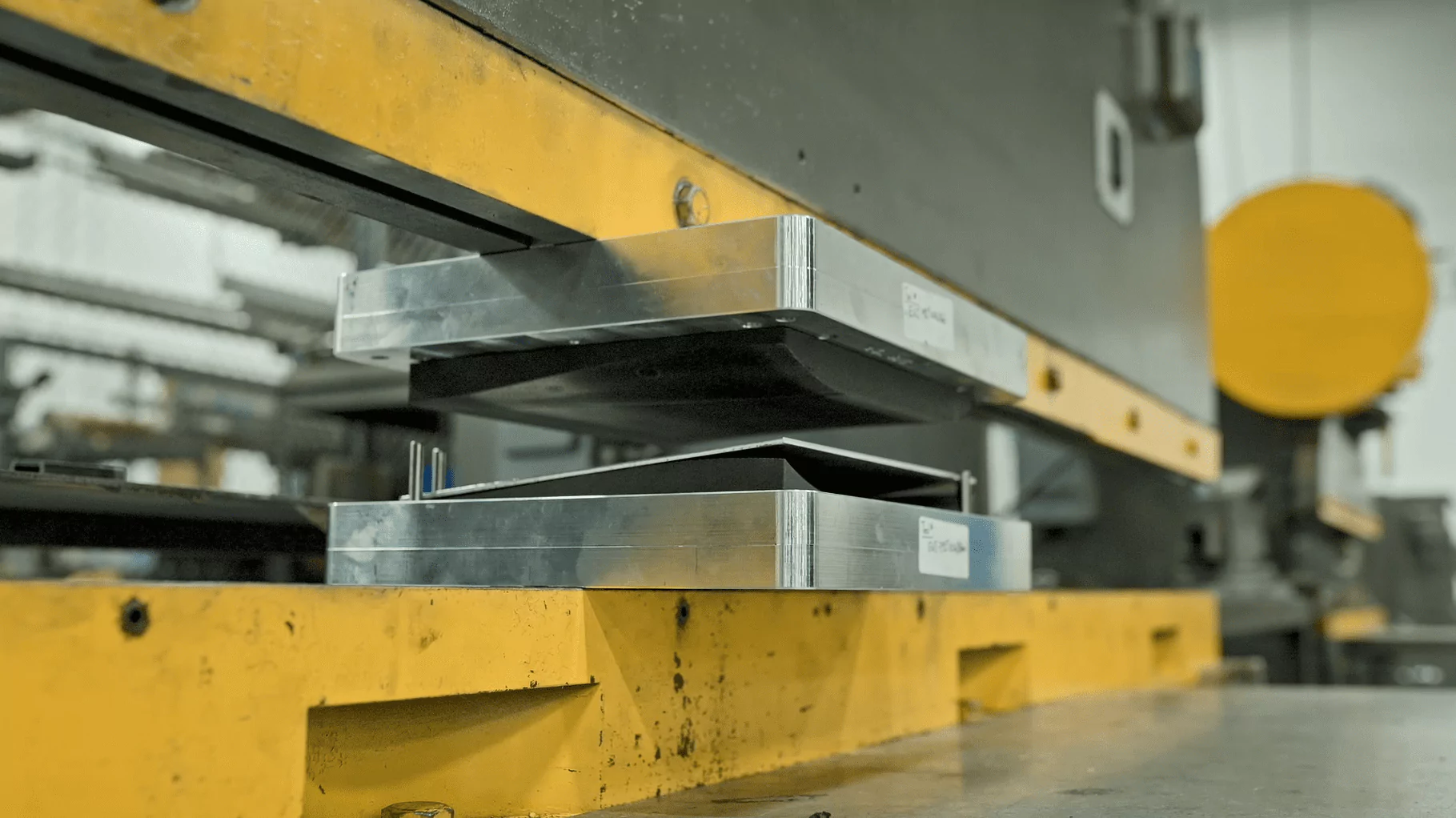

FDM Naylon 12CF 3D baskılı kalıp yarıları (siyah malzeme) destek plakalarında gösterilmiştir.
Zaman Tasarrufu
87%
8 hafta yerine 1 haftada üretim
Maliyet Tasarrufu
